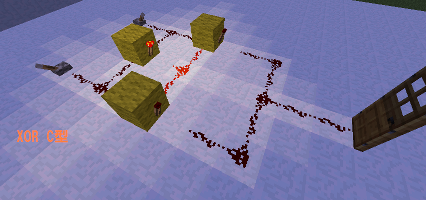

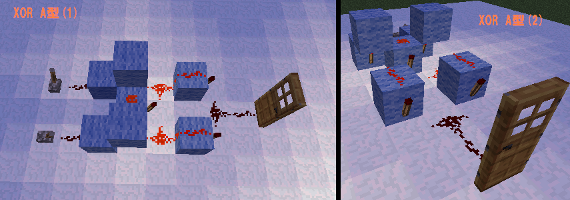

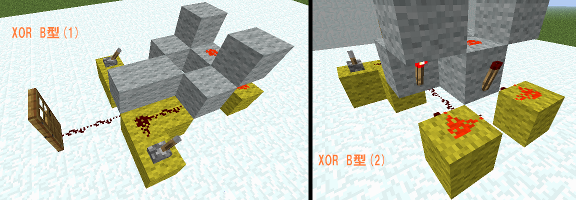

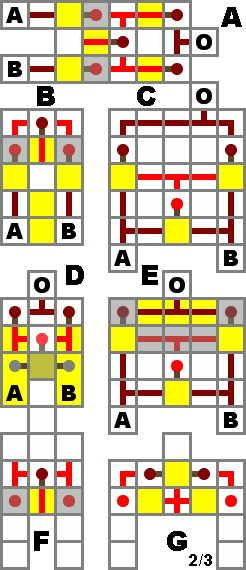

XOR(回路)
 |
 |
 |
 |
| A | B | O |
|---|---|---|
| 0 | 0 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |
入力A、入力Bのどちらか片方だけがONの時に、出力OがONになる。
入力A、入力Bの両方がON、または両方がOFFの場合は、出力OはOFFになる。
三路スイッチとして使うことも出来る。
入力A、入力Bの両方がON、または両方がOFFの場合は、出力OはOFFになる。
三路スイッチとして使うことも出来る。

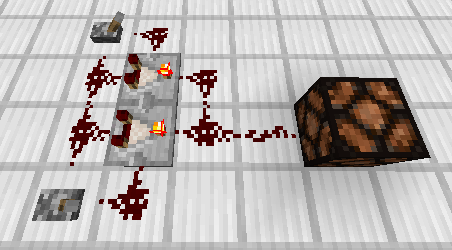

コンパレーターを使ったXOR回路
|
|
|
|
| A | B | O |
|---|---|---|
| 0 | 0 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |
